ئۈچۈن سىم يولىئۆپكە مەنبەلىك يالغۇزلۇق كلاپان: ئۆپكە سولېنوئىد كلاپاننىڭ ئىككى سىمى ۋە ئۈچ بېشىنى قانداق سىم بىلەن ئۇلاش كېرەك؟
ئۆپكە سولېنوئىد كلاپانلىرىنى ئىشلىتىش ھەققىدىكى بىلىملەر: ئۆپكە سولېنوئىد كلاپانلىرى كلاپان گەۋدىسىنىڭ ھەرىكىتىنى كونترول قىلىش ئارقىلىق ئوخشىمىغان ماي قويۇپ بېرىش تۆشۈكلىرىنى توسىدۇ ياكى ئېقىپ كېتىدۇ. ماي كىرىش ئېغىزى ھەمىشە ئوچۇق ، سۇيۇقلۇق مېيى ئوخشىمىغان ماي قويۇپ بېرىش تۇرۇبىسىغا كىرىدۇ. ئۆپكە سولېنوئىد كلاپاندىكى ماينىڭ بېسىمى پورشېننى سىلىندىرغا ئىتتىرىدۇ.
ئۆپكە مەنبەلىك يالغۇز كلاپاننىڭ سىم يولى

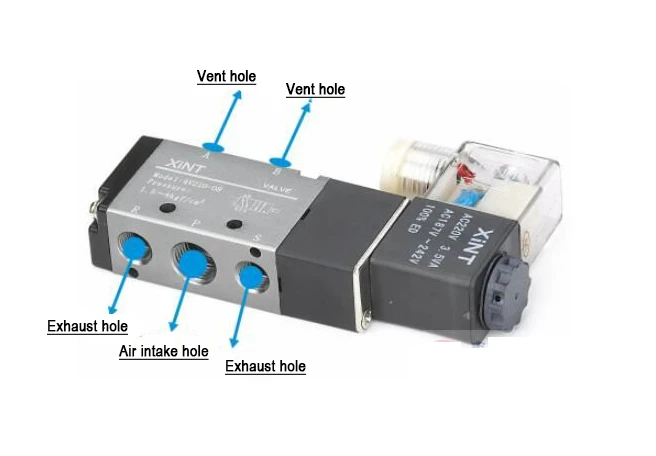

توك يولى ئۇسۇلى: بىر كىرگۈزۈش ۋە ئىككى چىقىش ئېغىزى. بىرى كىرگۈزۈش ھاۋا مەنبەسى ، ئىككى چىقىش ئېغىزى پەردىنىڭ بېشىغا ، يەنە بىرى شامال ئۆتۈشۈش. تۇرۇبا يولىغا بىۋاسىتە ئورنىتىلغان سولېنوئىد كلاپان ئادەتتە ئېلېكترلىك يالغۇز كلاپان بولۇپ ، پەقەت ئىككى خىل ھالەتنى كونترول قىلالايدۇ.
ئۆپكە سولېنوئىد كلاپانىنىڭ ئىچىدە پېچەتلەنگەن كاۋاك بار ، ئوخشىمىغان ئورۇنلاردا تۆشۈك ئېچىلىدۇ. ئۆپكە سولېنوئىد كلاپانىنىڭ ھەر بىر تۆشۈكى ئوخشىمىغان ماي تۇرۇبىسىنى كەلتۈرۈپ چىقىرىدۇ. ئۆڭكۈرنىڭ ئوتتۇرىسىدا كلاپان بار ، ئىككى تەرىپىدە ئىككى ئېلېكتر ماگنىت بار. ماگنىتنىڭ بىر تەرىپىدىكى كاتەكچە قۇۋۋەتلەنسە ، كلاپان گەۋدىسى ئۇ تەرەپكە جەلپ بولىدۇ.
ئۆپكە مەنبەلىك يالغۇز كلاپان كلاپان گەۋدىسىنىڭ ھەرىكىتىنى كونترول قىلىش ئارقىلىق ئوخشىمىغان ماي قويۇپ بېرىش تۆشۈكلىرىنى توسىدۇ ياكى ئېقىپ كېتىدۇ ، ھالبۇكى ماي كىرىش تۆشۈكى ھەمىشە ئوچۇق. گىدرولىك ماي ئوخشىمىغان ماي قويۇپ بېرىش تۇرۇبىسىغا كىرىدۇ ۋە ئۆپكە سولېنوئىد كلاپانىدىكى ماينىڭ بېسىمى ئارقىلىق سىلىندىردىكى پورشېننى ئىتتىرىدۇ.
بۇنداق بولغاندا ، ئۆپكە سولېنوئىد كلاپانىنىڭ ئېلېكتر ماگنىت ئېقىمىنى تەڭشەش ئارقىلىق پۈتكۈل سولېنوئىد كلاپاننىڭ مېخانىكىلىق ھەرىكىتىنى كونترول قىلغىلى بولىدۇ.
ئۆپكە سولېنوئىد كلاپاننىڭ سىم يولى: ئېلېكتر ماگنىت كاتەكچىسىگە ئۇلاڭ. ئېلېكتر ماگنىتلىق كاتەكچىدە جەمئىي ئۈچ نۇقتا بار. سول ۋە ئوڭ تەرەپتىكى ئىككى نۇقتىنى ئۇلاڭ ، ئوتتۇرا نۇقتىنى سىم سىم قىلماڭ.
24V ئۆپكە مەنبەلىك سولېنوئىد كلاپاندىكى ئىككى سىمنىڭ سىم يولى تۆۋەندىكىچە:
24V لىق گاز يالغۇزلۇق كلاپاندىكى ئىككى سىم ، بىرى مۇسبەت قۇتۇپ كىرگۈزۈش تېرمىنالىغا ئۇلىنىدۇ ، يەنە بىرى مەنپىي قۇتۇپ بولغان چىقىرىش تېرمىنالىغا ئۇلىنىدۇ. 24V يالغۇزلۇق كلاپاننىڭ سېرىق - يېشىل يەر سىمى ۋە مۇسبەت ۋە مەنپىي ئىككى قۇتۇپتىن ئىبارەت ئۈچ توك يولى بار.
ئەگەر ئۇ ئالمىشىش ئېقىمىغا ئۇلانغان بولسا ، ئاكتىپ ۋە مەنپىي قۇتۇپلارنى ئويلاشنىڭ ھاجىتى يوق. ئۇلارنى بىۋاسىتە ئۇلاڭ. يەر سىمى ئۇلىنىشى كېرەك. ئەگەر سولېنوئىد كلاپانى بىۋاسىتە توكقا ئۇلانغان بولسا ، چوقۇم مۇسبەت ۋە مەنپىي تېرمىنالنى پەرقلەندۈرۈش كېرەك. مۇسبەت تېرمىنالنى سىناش ئۈچۈن كۆپ مېتىر ئىشلىتىپ ، توك بېسىمىنىڭ يەككە كلاپان بىلەن ئوخشاش بولۇشىغا كاپالەتلىك قىلىڭ. مۇسبەت تېرمىنالنى مۇسبەت تېرمىنالغا ، مەنپىي تېرمىنالنى مەنپىي تېرمىنالغا ، يەر سىمىنى يەر سىمىغا ئۇلاڭ.
220 ۋولتلۇق سولېنوئىد كلاپاننىڭ ئىككى سىمىدا مۇسبەت ياكى مەنپىي قۇتۇپ يوق. كونترول توك بىلەن تەمىنلەشنى بۇ ئىككى سىمغا ئۇلاڭ.
سولېنوئىد كلاپان ئادەتتە يەككە - كاتەكچە. DCS بىر يەتكۈزۈشنىڭ ئالاقىسىنى كونترول قىلىش ئۈچۈن بىر DO نى چىقىرىپ ، ئۇلارنى توك بىلەن تەمىنلەش بىلەن بىر قاتار ئۇلايدۇ. يالغۇزلۇق كلاپان كونترول سىمى. ئەگەر كلاپان ئورنى ئالماشتۇرغۇچ بولسا ، DCS نىڭ بىخەتەرلىك توسىقى بار-يوقلۇقىدىن قەتئىينەزەر ، ئۇ يەنە كونترول سىمى ھېسابلىنىدۇ.
2-ئورۇندىكى 5-يۆنىلىشلىك سولوئىدلىق كلاپاننىڭ ئاپتوماتىك ئەسلىگە كەلتۈرۈش ۋە توك ئەسلىگە كەلتۈرۈش ئىقتىدارى بار. ئاپتوماتىك ئەسلىگە كەلتۈرۈش پەقەت بىرلا يەككە كاتەكنى كونترول قىلىدۇ ، PLC نىڭ بىر چىقىرىش كونترول سىگىنالى بار. ئېلېكترنى ئەسلىگە كەلتۈرۈش ئىككى خىل يالغۇزلۇق كاتەكنى كونترول قىلىشنى تەلەپ قىلىدۇ ، PLC دا ئىككى چىقىرىش كونترول سىگنالى بولۇشى كېرەك.

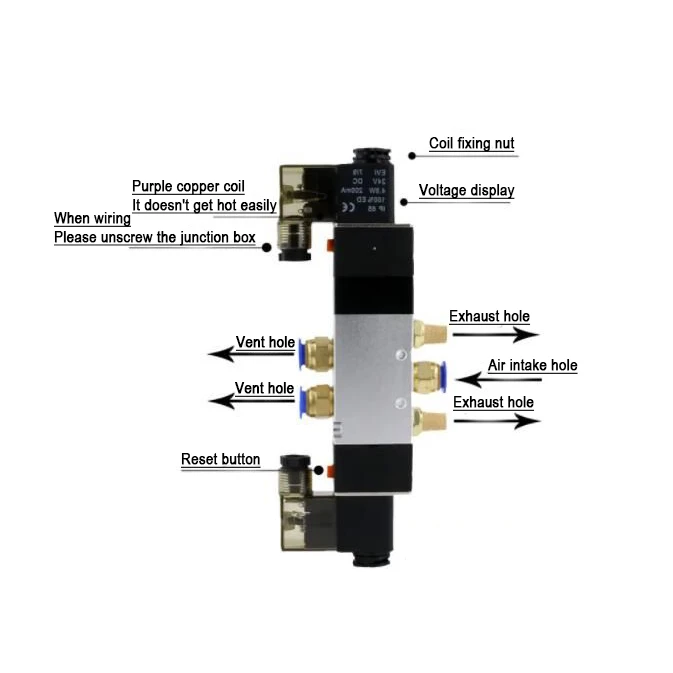

ئۆپكە سولېنوئىد كلاپاننىڭ ئۈچ بېشىنى قانداق سىم بىلەن ئۇلاش
يەككە كلاپاننىڭ ئۈچ سىمى مۇسبەت ۋە مەنپىي قۇتۇپ ، توك سىمى ۋە يەر سىمى. ئەگەر ئۇ توك ئالماشتۇرۇۋاتقان بولسا ، بىز ئاكتىپ ۋە مەنپىي توك لىنىيىسىنى ئايرىم-ئايرىم ھالدا توك بىلەن تەمىنلەشنىڭ ئىككى تېرمىنال توپىغا ئۇلايمىز ، سىم يولىنىڭ مۇسبەت ۋە مەنپىي تېرمىناللىرىنى ئويلاشمايمىز. قالغان سىم يەر تېرمىنالىغا ئۇلىنىدۇ. ئادەتتە تېرمىنال بۆلەكلىرى مۇناسىۋەتلىك بەلگە بەلگىسى بىلەن پەرقلىنىدۇ. ئەگەر ئۇ بىۋاسىتە توك بولسا ، ئاكتىپ ۋە مەنپىي قۇتۇپلارنى پەرقلەندۈرۈش كېرەك. مۇسبەت ۋە مەنپىي سىملار مۇسبەت ۋە مەنپىي تېرمىنال توپىغا ، يەر سىمى يەر سىمى تېرمىنالىغا ئۇلىنىشى كېرەك.
(ئىككى - ئورۇن ئۈچ - يول) ئۆپكە مەنبەلىك يالغۇزلۇق كلاپاننىڭ سىم يولى
بىرى ۋە ئىككىسى سىرتقا ، بىرى ھاۋا قوبۇل قىلىش مەنبەسى ، ئىككىسى سىرتقا پەردىنىڭ بېشىغا ، يەنە بىرى شامال ئېغىزىغا. تۇرۇبا يولىغا بىۋاسىتە ئورنىتىلغان سولېنوئىد كلاپانلار ئادەتتە ئېلېكترلىك يالغۇز كلاپان بولۇپ ، پەقەت كونترول قىلالايدۇ. تۆۋەندىكى رەسىمدە كۆرسىتىلگەندەك:
ئۈستىدىكىسى ئۆپكە سولېنوئىد كلاپانلىرىنىڭ سىم يولى. تېخىمۇ كۆپ مۇناسىۋەتلىك ئۇچۇرلارنى بىلىش ئۈچۈن بارhttps://www.joosungauto.com/.
