ئۆپكە سىستېمىسىدىكى سولېنوئىد كلاپانلارنى تاللاش سىستېمىسى ھەققىدىكى بىلىملەر - ئۆلچەملىك لايىھىلەشنى ئۆگىنىشتىكى موھىم بىلىم!

ئۆپكە سىستېمىسىدىكى سولېنوئىد كلاپانلارنى تاللاش سىستېمىسىنى بىلىش - بولمىغان ئۆلچەملىك لايىھەنى ئۆگىنىشتە ئىنتايىن مۇھىم!

Thesolenoid valveئۆپكە سىستېمىسىدا گاز ئېقىمىنىڭ يۆنىلىشى ، بېسىمى ۋە ئېقىش سۈرئىتىنى كونترول قىلىشنىڭ يادرولۇق تەركىبىي قىسمى. ئۇنىڭ تاللىنىشى سىستېمىنىڭ ئىقتىدارى ۋە ئىشەنچلىكلىكىگە بىۋاسىتە تەسىر كۆرسىتىدۇ. - بولمىغان ئۆلچەملىك لايىھەلەرگە نىسبەتەن ، يالغۇز كىشىلىك كلاپاننى تاللاش خىزمەت شارائىتى ، ئىقتىدار پارامېتىرى ۋە ماسلىشىشچانلىقى قاتارلىق كۆپ خىل ئۆلچەملەرنى ئەتراپلىق ئويلىشىشى كېرەك. تۆۋەندىكىسى تاللاش بىلىملىرىنىڭ سىستېمىلىق خۇلاسىسى:

I. سولېنوئىد كلاپاننىڭ يادرولۇق پارامېتىرلىرى ۋە تاللاش ئاساسى

1. ئوتتۇراھال ئالاھىدىلىكى

پىرىسلانغان ھاۋادا ماي ، نەملىك ياكى دانچە ماددىلار بارمۇ؟ كلاپان گەۋدىسى ماتېرىيالى (مەسىلەن ئاليۇمىن قېتىشمىسى ، داتلاشماس پولات ، قۇرۇلۇش سۇلياۋ) ۋە پېچەتلەش ماتېرىيالى (NBR, FKM, PTFE) ماسلىشىشى كېرەك.

ئەگەر ئوتتۇراھال چىرىتىشچان گاز بولسا ، فتورلۇق كاۋچۇك پېچەتلەنگەن تولۇق داتلاشماس پولات كلاپان گەۋدىسىنى تاللاش كېرەك.

2. خىزمەت بېسىمى دائىرىسى

ئەڭ تۆۋەن باشلىنىش بېسىمى: بىۋاسىتە - ھەرىكەتچان كلاپان ئادەتتە 0.15MPa دىن چوڭ ياكى تەڭ تەلەپ قىلىدۇ ، ئۇچقۇچى - مەشغۇلاتچان كلاپانلار 0.01MPa غا ئوخشاش تۆۋەن بولىدۇ.

يۇقىرى بېسىمغا قارشى تۇرۇش چېكى: ئادەتتىكى كلاپان گەۋدىسى 1.0MPa بېسىمغا بەرداشلىق بېرەلەيدۇ. يۇقىرى - بېسىم ھالىتى ئۈچۈن ، 1.6MPa ياكى ئۇنىڭدىن يۇقىرى ئۆلچەملەرنى تاللاش كېرەك.

1111

3. ئېقىش ئېھتىياجى (Cv قىممىتى / Kv قىممىتى)

سىلىندىرنىڭ سۈرئىتىگە ئاساسەن كېرەكلىك ئېقىش نىسبىتىنى ھېسابلاپ ، Cv قىممىتى ماس كېلىدىغان كلاپاننى تاللاڭ.

مۇخبىر: ئېقىش نىسبىتى L / min ، D: سىلىندىر دىئامېتىرى cm ، L: سەكتە cm ، P: بېسىم MPa ، t: ۋاقىت s

كلاپان ئېغىزىنىڭ دىئامېتىرى سىلىندىر كۆرۈنمە يۈزىدىن چوڭ ياكى تەڭ بولۇشى ، ئىتتىرىش ئۈنۈمىدىن ساقلىنىشى كېرەك.

4. توك بېسىمى ۋە توك سەرپىياتى

DC (DC24V) تۆۋەن - توك سەرپىياتى ۋە پارتىلاش - ئىسپات سىنارىيەسىگە ماس كېلىدۇ. AC220V نىڭ تەننەرخى تۆۋەن ، ئەمما بەك قىزىپ كېتىدۇ.

تۆۋەن - قۇۋۋەت كاتەكچىسى (1.5W دىن تۆۋەن ياكى تەڭ) ئىسسىقلىق ھاسىل قىلىشنى ئازايتىپ ، ئۆمرىنى ئۇزارتالايدۇ.

5. ھەرىكەت شەكلى

يەككە ئېلېكترونلۇق كونترول (ئەتىيازلىق قايتىش): توك كاشىلا كۆرۈلگەندە ئاپتوماتىك ئەسلىگە كېلىدۇ ، بىخەتەرلىككە - بىرىنچى خىل ئەھۋالغا ماس كېلىدۇ.

قوش ئېلېكترونلۇق كونترول (ماگنىتلىق رېشاتكا): ئۇ قوش سىگنال كونترول قىلىشنى تەلەپ قىلىدۇ ھەمدە ئورۇننى ساقلاپ قېلىشقا ئېھتىياجلىق ئەھۋاللارغا ماس كېلىدۇ.

2222

Ii. قۇرۇلما تىپلىرىنى تاللاش

بىۋاسىتە - ھەرىكەت پرىنسىپى ئېلېكتر ماگنىت كۈچى ئارقىلىق كلاپان يادروسىنى بىۋاسىتە قوزغىتىدۇ. ئارتۇقچىلىقى: نۆل - توك بېسىمى {{3} up يۇقىرى ۋە تېز ئىنكاس (20ms دىن تۆۋەن ياكى تەڭ) كەمچىلىكى: كىچىك دىئامېتىرى (ئادەتتە Φ6mm دىن تۆۋەن ياكى تەڭ) قوللىنىشچان سىنارىيە: كىچىك قاتناش ۋە يۇقىرى - چاستوتا ھەرىكىتى.

ئۇچقۇچى - مەشغۇلات پرىنسىپى ھاۋا بېسىمىنى ئىشلىتىپ كلاپاننىڭ يادروسىنى ھەيدەشكە ياردەم بېرىدۇ. ئارتۇقچىلىقى: ئېقىش نىسبىتى ۋە تۆۋەن توك سەرپىياتى كەمچىلىكى شۇكى ، ئەڭ تۆۋەن سىناق بېسىمى (0.15MPa دىن چوڭ ياكى تەڭ) تەلەپ قىلىنىدۇ. قوللىنىشچان سىنارىيەلەر: چوڭ سىلىندىر ۋە ئاساسلىق كونترول كلاپان.

Iii. مۇھىتنىڭ ماسلىشىشچانلىقى لايىھىسى

1. تېمپېراتۇرا دائىرىسى

ئۆلچەملىك كلاپان: 5 گرادۇستىن 50 گرادۇسقىچە يۇقىرى - تېمپېراتۇرا كلاپانى (SMCSY7000 يۈرۈشلۈكىگە ئوخشاش) 80 گرادۇسقا يېتىدۇ. تۆۋەن - تېمپېراتۇرا كلاپانى ئالاھىدە پېچەتلەشنى تەلەپ قىلىدۇ.

2. قوغداش دەرىجىسى

نەم مۇھىتتا ئىشلىتىش ئۈچۈن IP65 (چاڭ-توزان ۋە سۇغا چىداملىق) پارتلاش - ئىسپات كلاپانى (ExdIICT6) ئاسان يانىدىغان ۋە پارتىلايدىغان جايلاردا ئىشلىتىلىدۇ.

3. تەۋرىنىش ۋە تەۋرىنىش

يۇقىرى - چاستوتا تەۋرىنىش ئەھۋاللىرىغا قارىتا ، مېخانىكىلىق قۇلۇپلانغان كلاپانلارنى تاللاڭ (مەسىلەن FestoMS6LS).

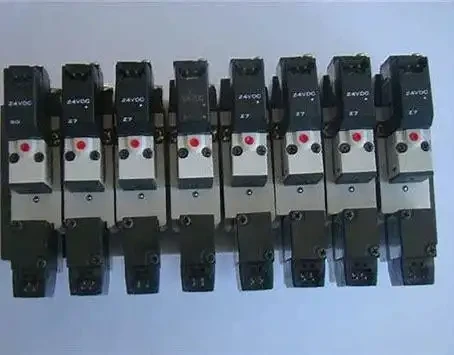

3333

Iv. Non - ئۆلچەملىك لايىھىلەشكە ئالاھىدە ئېتىبار

1. ئىخچام ئورنىتىش

كۆپ - يول كلاپان گۇرۇپپىسى (FestoCPV10 غا ئوخشاش) بوشلۇق تېجەيدۇ ھەمدە ISO5599 / 1 ئۆلچەملىك ئاساسى تاختىنى قوللايدۇ.

2. سىگنال كۆرۈنمە يۈزى

يۇقىرى - تېز ئىنكاس قايتۇرۇش سىنارىيىلىرى ئۈچۈن ، ئاممىۋى ئاپتوبۇس ئۇلاش ئېغىزى (PROFINET / EtherCAT) ئەقلىي ئىقتىدارلىق كلاپاننى تاللاڭ ، سىم سىمنى ئازايتىڭ.

3. ئېنېرگىيە - تېجەش لايىھىسى

تومۇر يەككە كلاپان (ئارىلاپ توك بىلەن تەمىنلەش) ئېنېرگىيە سەرپىياتىنى% 90 تۆۋەنلىتىدۇ ھەمدە باتارېيە - توكلۇق ئۈسكۈنىلەرگە ماس كېلىدۇ.

V. تاللاش جەريانىنىڭ مىسالى

1. تەلەپ ئانالىزى: سىلىندىرنىڭ دىئامېتىرى 50 مىللىمېتىر ، سەكتە 200 مىللىمېتىر ، ھەرىكەت ۋاقتى 0.5s ، خىزمەت بېسىمى 0.6MPa.

2. ئاقما ھېسابلاش

Q 5 ^ 2=0.47 * * 20 * (0.6 + 1.02) / 340 l / min

3.

Vi. كۆپ ئۇچرايدىغان ئۇقۇشماسلىق ۋە ھەل قىلىش چارىسى

1-سوئال: كلاپان گەۋدىسى ھاۋا ئېقىۋاتىدۇ

تاقابىل تۇرۇش تەدبىرلىرى: پېچەتلەش ھالقىسىنىڭ ئۇپرىشىنى تەكشۈرۈپ ، قاتتىق ئانودلاش ئۇسۇلى بىلەن كلاپان يادروسىنى تاللاشنى ئالدىنقى ئورۇنغا قويۇڭ (Burkert6014 غا ئوخشاش).

2-سوئال: يالغۇزلۇق كلاپان قاتتىق قىزىپ كەتتى

تاقابىل تۇرۇش تەدبىرلىرى: تۆۋەن - توك كاتەكچىسىگە ئالماشتۇرۇڭ ياكى ئىسسىقلىق ساقلاش ئۈسكۈنىسى قوشۇڭ ، ئۇدا توكنىڭ - 90% تىن ئېشىپ كېتىشىدىن ساقلىنىڭ.

ئۈستىدىكىسى ئۆپكە سىستېمىسىدىكى سولېنوئىد كلاپانلارنى تاللاش سىستېمىسى بىلىملىرى - بولمىغان ئۆلچەملىك لايىھەنى ئۆگىنىشتىكى موھىم بىلىم! مەزمۇن. تېخىمۇ كۆپ مۇناسىۋەتلىك ئۇچۇرلارنى بىلىش ئۈچۈن زىيارەت قىلىڭhttps://www.joosungauto.com/.
